Valvula

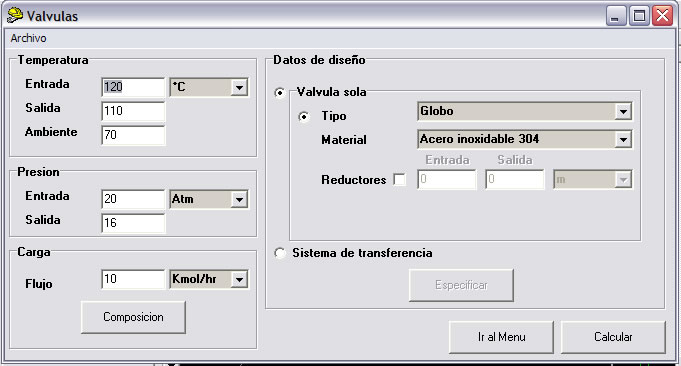

Presiona el boton marcado como , al hacerlo deberia mostrar el cuadro siguiente :

Donde dice temperatura hay tres valores

• Entrada, que es la temperatura de entra del fluido.
• Salida, que es la temperatura de salida del fluido
• Ambiente, que es la temperatura ambiente.

Donde dice presion hay dos valores :

• Entrada, es la presion del fluido a la entrada de la valvula
• Salida, es la presión del fluido a la salida de la valvula

Donde dice Carga hay una opcion y un boton :

• Flujo, es el flujo del fluido a la entrada. Aclarando, si selecciona las unidades en masico, este dato es el mismo a la salida.
• Composicion. Hazle click y coloca los valores correspondientes en moles, o porcentaje molar.

Donde dice datos de diseño hay diferentes valores :

• Tipo, que es la clase de valvula que has elegido. Este depende de la tarea a la que piensas usarla. Este dato es usado para obtener el Cf, que es el dato del fabricante. En este momento el programa accesa a una base de datos, interna. Es muy posible que en proximas versiones puedas tener la habilidad de modificar este dato.
• Material, que es el material de la valvula. No te preocupes si no sabes que material vas a usar. Este dato solo se usa para estimar el costo de la valvula.
• Reductores. Son las reducciones que requieres para instalar la valvula, si no lo sabes, no lo cambies.
• Vavula sola se refiere a si solamente estas dimensionando un valvula. Este el caso tipico, en donde quieres calcular el CV de la valvula
• Sistema de transferencia, es usado cuando tienes una tarea en la que la valvula es solo un parte de un sistema mas complejo.

Aca dejo los ejemplos que puedes usar :

1. Ejemplo 1

PD: te parece poco, deseas calcular la presion a la salida, o a la entreda, todo esto lo hare Petrocad3D, pero no ahora. Si deseas puedes mandar un problema donde has encontrado util este programa.
